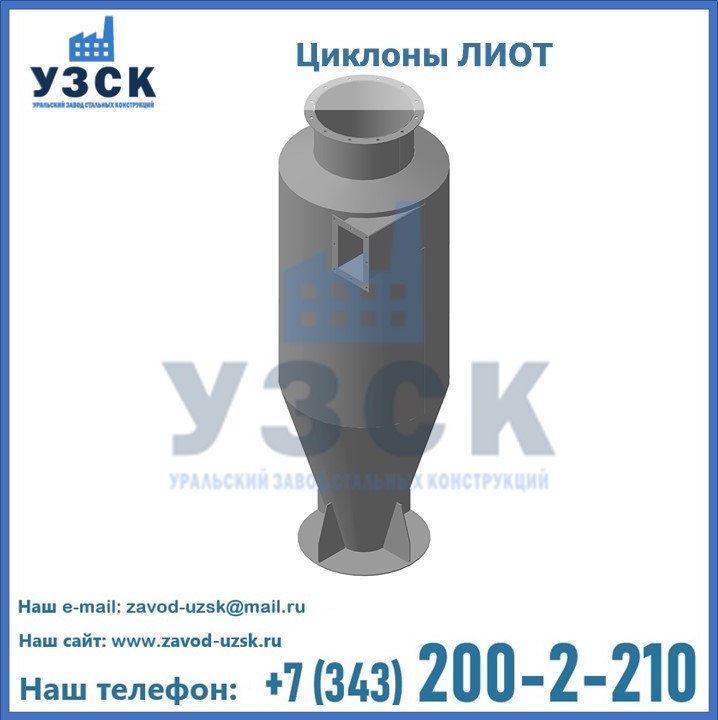

Циклоны ЛИОТ, продажу и производство которых в Алма-ате осуществляет Уральский Завод Стальных Конструкций на собственных производственных площадях, являются сухими пылеуловителями. Они используются в качестве отдельно работающего оборудования, а также могут быть включены в многоступенчатую систему очистки. Циклоны ЛИОТ нельзя использовать для очистки рабочей среды с каплями жира, волокнистыми частицами или с паром.
Условия эксплуатации и основные характеристики
В представленных на сайте завода «УЗСК» в Алма-ате циклонах ЛИОТ отличается коэффициент гидравлического сопротивления, который подбирается в зависимости от условий его эксплуатации и желаемого результата, то есть степени очистки воздуха.
Сухой циклон применяется для средней и грубой степени очистки воздушных масс от сухой пыли. Он не предназначен для фильтрации волокнистой или слипающейся пыли. Может быть выполнен:
- в правостороннем исполнении, когда движение воздуха при взгляде на устройство происходит по часовой стрелке;
- в левостороннем исполнении, когда движение воздушной массы осуществляется, соответственно, в противоположном часовой стрелке направлении.
Установка циклонов ЛИОТ производится на всасывающей или нагнетательной стороне, при этом в первом случае он соединяется с вентилятором улиткой.
Технические характеристики Циклонов ЛИОТ
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон ЛИОТ №1 | 1200—1700 | 557 | 1745 | 63 |
| Циклон ЛИОТ №2 | 2500—3400 | 795 | 2470 | 120 |
| Циклон ЛИОТ №3 | 3900—5200 | 974 | 3010 | 213 |
| Циклон ЛИОТ №4 | 5000—6700 | 1119 | 3455 | 280 |
| Циклон ЛИОТ №5 | 6500—8000 | 1230 | 3650 | 364,5 |
| Циклон ЛИОТ №6 | 7100—9500 | 1330 | 3895 | 449 |
| Циклон ЛИОТ №7 | 8400-11200 | 1445 | 4180 | 518,5 |
| Циклон ЛИОТ №8 | 10300-13800 | 1600 | 4675 | 633 |
| Циклон ЛИОТ №9 | 12600-16800 | 1765 | 5160 | 805 |
| Циклон ЛИОТ №10 | 14400-19200 | 1890 | 5575 | 921 |
Сфера применения в Алма-ате
Циклоны ЛИОТ являются сухими пылеуловителями, производящими очистку воздуха от сухой пыли, не склонной к слипанию, размерами до 10мКм. Они не используются для очищения газообразной среды с жидкой и капельной фазой или с конденсированными парами. Пылеуловители сухого типа ЛИОТ адаптированы для эффективной работы:
- на нефтяном и газодобывающем производстве;
- в машиностроительной сфере;
- на химическом производстве;
- в сфере энергетики и прочих промышленных отраслях.
Они применяются для очистки сухих газов, для обжига и прочих работ. Используются самостоятельно или как дополнительная ступень фильтрации.
Принцип работы и комплектация

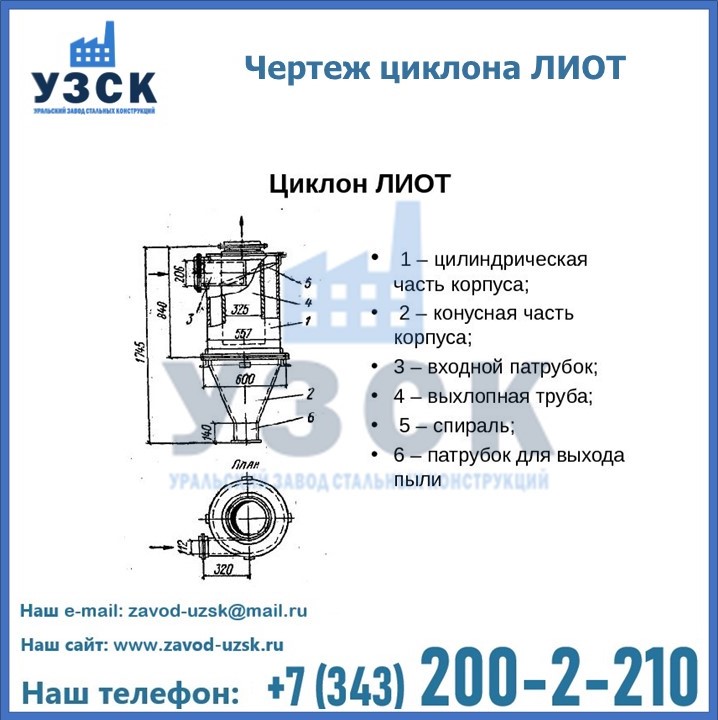

Основными элементами конструкции сухого циклона ЛИОТ являются:
- корпусная часть;
- конус;
- патрубок входа;
- выхлопная труба.
Именно через выхлопную трубу осуществляется отсеивание мелкого мусора и пылевых частиц. Принцип работы циклона заключается в следующем: внутри него вращается воздушный поток, в результате чего создается центробежная сила, за счет которой и происходит очистка газов.
Запыленный воздух через патрубок входит внутрь циклона, начинает вращаться внутри, по винтообразной траектории двигается вниз, спускаясь по конусу, и в процессе очищается от примесей. Очищенный воздух из центра циклона поднимается вверх и выходит наружу через выхлопную трубу.
Для заказа нужной модели циклона ЛИОТ на нашем сайте следует выбрать модель, соответствующую требуемым техническим параметрам и заполнить заявку. Также заказ можно оформить, позвонив нам по указанному на сайте завода «УЗСК» в Алма-ате телефону.
