Всасывающий карман Рихтера в Алма-ате

Модель циклона — всасывающий карман Рихтера применяется для защиты теплодутьевых механизмов от воздействия различных видов загрязнений. Нашел широкое применения практически во всех областях промышленности в Алма-ате, многие производственные предприятия выбирают данное устройство для решения вышеуказанной задачи. Карман Рихтера считается комплектующим элементом для систем вентиляции и не эксплуатируется, как отдельный, самостоятельный агрегат.

Конструкция и эксплуатационные задачи кармана Рихтера

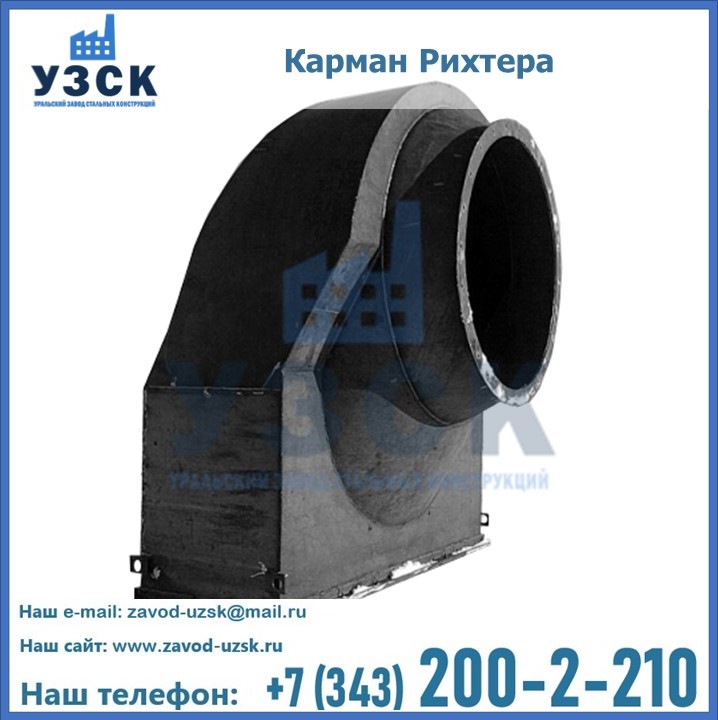

Карман Рихтера состоит из железного корпуса, оборудованного ребрами жесткости, которые обеспечивают прочность всей конструкции. С одной стороны изделия имеется отверстие, для отвода дымового газа из печи. С другой стороны находится патрубок, задачей которого является соединение устройства с конструкцией вентиляционной системы промышленного образца. Благодаря карману Рихтера достигаются более высокие показатели производительности и эффективности всей системы.

Как говорилось выше, карман Рихтера не используется, как отдельная конструкция, но при этом имеет большое значение для вентиляции. Данный элемент считается основной частью системы, выступающей препятствием для поступления загрязненных воздушных потоков в вентиляционную систему. Помимо препятствия проникновению, карман еще и очищает газовоздушную среду, которая поступает из печи, от крупных примесей пыли.

Размер всасывающего кармана Рихтера определяется в зависимости от диаметра патрубка, который, в свою очередь, имеет такой же диаметр, как у всасывающих отверстий вентиляции котла. Карманы Рихтера бывают наклонные и стесненные. Масса изделия колеблется до 2,5 тонн и зависит от модели кармана и условий его применения.

Принцип работы кармана Рихтера

Работа всасывающего кармана Рихтера основывается на законах физики о притяжении Земли. Условно говоря, от воздушных потоков, попадающих в отсек для забора воздуха, отделяются частицы мусора и загрязнений и отбрасываются в нижнюю часть кармана. Сила потока, создаваемого с помощью вентилятора, недостаточна для поднятия пыли до уровня патрубка, а значит очищенных воздух беспрепятственно проследует далее по системе. Именно на работы по такому принципу и рассчитана вся конструкция кармана.

Выбор кармана Рихтера осуществляется в зависимости от вида тягодутьевой установки и целей использования элемента, с таким расчетом, чтобы производительные мощности кармана могли обеспечить полноценную защиту системы.

Область применения всасывающих карманов Рихтера в Алма-ате

Карманами Рихтера чаще всего оборудуют:

Вентиляторы ВДН;
Промышленные вентиляторы модели ВГДН;
Модели ВГД.

Производство и продажа кармана Рихтера

Уральский Завод Стальных Конструкций производит в Алма-ате все оборудование, в том числе, карман Рихтера, в соответствие со всем стандартами и требованиями. Качество и безопасность нашей продукции подтверждены необходимыми сертификатами отечественного и европейского образца. Процесс изготовления контролируется на всех этапах, мы ответственно подходим к выбору материала и качеству монтажа. К каждому заказу существует индивидуальный подход, возможны различные варианты комплектации. УЗСК также занимается реализацией и производственным выпуском циклонов и прочих изделий под заказ. Цена на нашу продукцию формируется исходя из индивидуальных требований заказчика и специфики производства. Уральский Завод Стальных Конструкций гарантирует соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Сделать заказ очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному в разделе «КОНТАКТЫ» телефону.

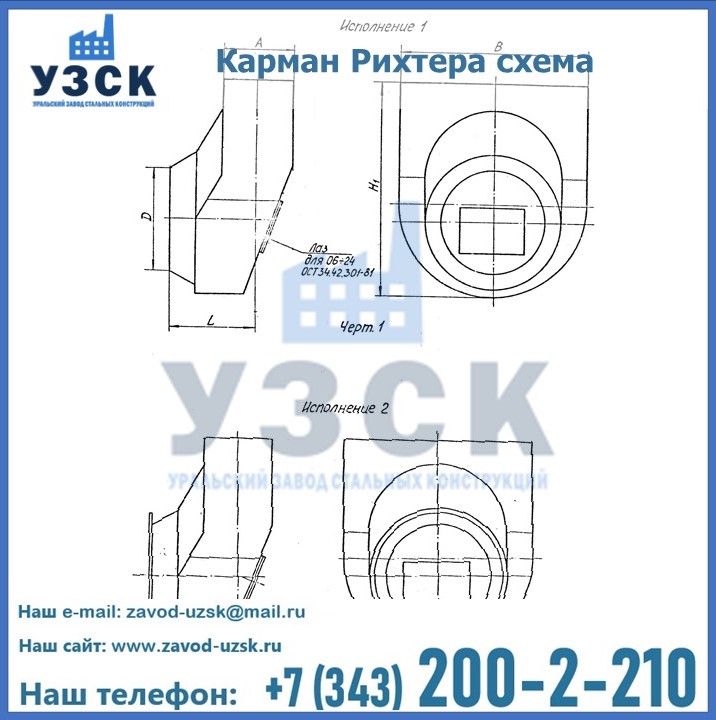

Технические характеристики всасывающих карманов Рихтера

Обозначение ОСТ 34.42.301-81	Типоразмер Тягодутьевой машины	Давление Па	D	A	B	H1	Исполнение
							1	2
							L	L1
01	ВДН-8: ВДН-9	980	530	350	966	1093	441	453
02	ДН-9	1745	530	350	960	1090	444	456
03	ВДН-10: ВДН-11,2	980	660	440	1196	1386	552	564
04	ВГДН-11,2	2304			1194	1385	553	565
05	ДН-10: ДН-11,2	2304			1190	1383	555	567
06	ВДН-12,5	980	830	540	1496	1707	688	704
07	ВГДН-12,5	2794			1494	1706	689	705
08	ДН-12,5	2843			1490	1704	690	706
09	ВДН-15: ВДН-17	980	1085	720	1976	2204	902	918
10	ВГДН-15: ВГДН-17	3922			1974	2203	903	919
11	ДН-15: ДН-17	4167			1970	2201	905	921
12	ВГДН-19б	3236	1235	810	2234	2507	1026	1046
13	ДН-19б	3236	1235	810	2230	2505	2028	1048
14	ГД-20-500у	4805	1400	910	2520	2822	1160	1180
15	ДН-21	3138			2520	2822	1160	1180
16	ВГДН-21	3177			2524	2824	1158	1178
17	ВДН-18	980	1650	1080	2974	3306	1367	1387
18	ДН-22	3334	1650	1080	2970	3304	1369	1389
19	ВДН-20	980	1800	1170	3240	3564	1488	1508
20	ДН-24	3824	1800	1170	3236	3562	1490	1510
21	ВДН-22-2у: ВДН-31,5	980	2020	1320	3640	4027	1673	1693
22	ДН-26	4491			3636	4025	1675	1695
23	ГД-31	4020			3636	4025	1675	1695
24	ВДН-24-2у	980	2100	1370	3780	4183	1738	1763
25	ВДН-26-2у		2300	1500	4140	4579	1903	1928
26	ВДН-28-2: ВДН-32Б		2500	1630	4500	4975	2068	2039

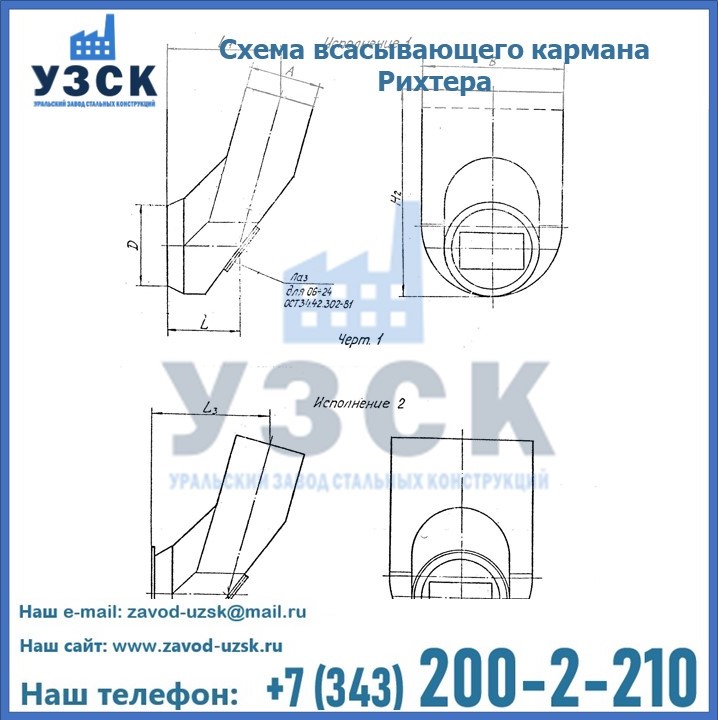

Обозначение ОСТ 34.42.302-81	Типоразмер тягодутьевой машины	Давление Па	D	A	B	H2	Исполнение
							1		2
							L	L1	L2	L3
01	ВДН-8: ВДН-9	980	530	500	966	1389	451	725	463	737
02	ДН-9	1745	530	500	960	1389	454	728	466	740
03	ВДН-10: ВДН-11,2	980	660	620	1196	1726	560	901	572	913
04	ВГДН-11,2	2304			1194		561	902	573	914
05	ДН-10: ДН-11,2	2304			1190		563	904	575	916
06	ВДН-12,5	980	830	780	1496	2173	704	1133	720	1149
07	ВГДН-12,5	2794			1494		705	1134	721	1150
08	ДН-12,5	2843			1490		707	1136	723	1152
09	ВДН-15: ВДН-17	980	1085	100	1976	2850	909	1470	925	1486
10	ВГДН-15: ВГДН-17	3922			1974		910	1471	926	1487
11	ДН-15: ДН-17	4167			1970		912	1473	928	1489
12	ВГДН-19б	3236	1235	1140	2234	3235	1037	1676	1057	1696
13	ДН-19б	3236	1235	1140	2230	3235	1039	1678	1059	1698
14	ГД-20-500у	4805	1400	1290	2520	3664	1177	1901	1197	1921
15	ДН-21	3138			2520		1177	1901	1197	1921
16	ВГДН-21	3177			2524		1175	1899	1195	1919
17	ВДН-18	980	1650	1520	2974	4316	1384	2236	1404	2258
18	ДН-22	3334	1650	1520	2970	4316	1386	2240	1406	2260
19	ВДН-20	980	1800	1660	3240	4710	1510	2441	1530	2461
20	ДН-24	3824	1800	1660	3236	4710	1512	2443	1532	2463
21	ВДН-22-2у: ВДН-31,5	980	2020	1860	3640	5285	1694	2739	1714	2759
22	ДН-26	4491			3636		1696	2741	1716	2761
23	ГД-31	4020			3636		1696	2741	1716	2761
24	ВДН-24-2у	980	2100	1940	3780	5496	1763	2850	1788	2875
25	ВДН-26-2у		2300	2140	4140	6021	1928	3118	1953	3143
26	ВДН-28-2: ВДН-32Б		2500	2300	4500	6542	2093	3387	2118	3412

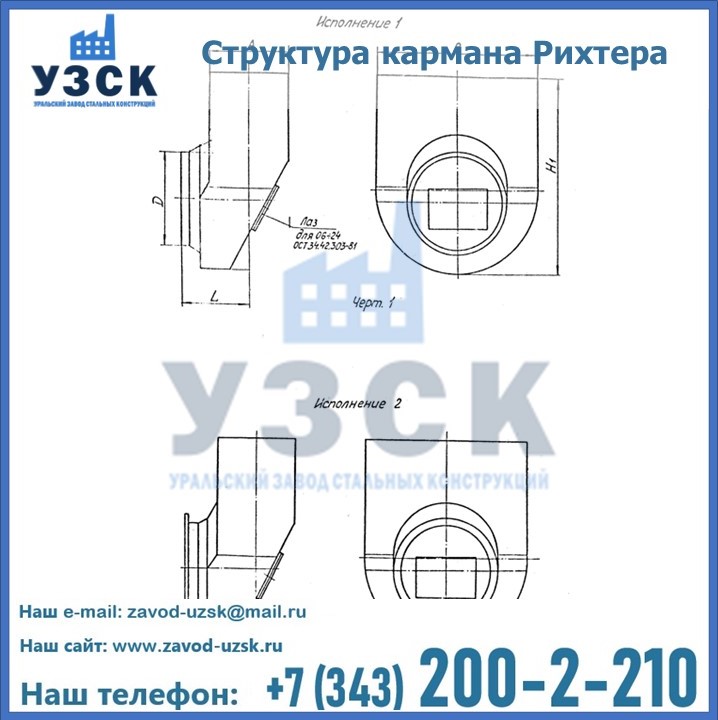

Обозначение ОСТ 34.42.301-81	Типоразмер Тягодутьевой машины	Давление Па	D	A	B	H1	Исполнение
							1	2
							L	L1
01	ВДН-8: ВДН-9	980	530	420	856	1049	319	324
02	ДН-9	1745	530	420	850	1046	325	330
03	ВДН-10: ВДН-11,2	980	660	530	1066	1279	399	404
04	ВГДН-11,2	2304			1064	1278	400	405
05	ДН-10: ДН-11,2	2304			1060	1276	405	410
06	ВДН-12,5	980	830	660	1336	1618	494	499
07	ВГДН-12,5	2794			1334	1617	495	500
08	ДН-12,5	2843			1330	1615	500	505
09	ВДН-15: ВДН-17	980	1085	860	1746	2143	650	655
10	ВГДН-15: ВГДН-17	3922			1744	2142	651	656
11	ДН-15: ДН-17	4167			1740	2140	656	661
12	ВГДН-19б	3236	1235	980	1984	2444	738	743
13	ДН-19б	3236	1235	980	1980	2442	740	745
14	ГД-20-500у	4805	1400	1100	2240	2752	835	840
15	ДН-21	3138			2240	2752	835	840
16	ВГДН-21	3177			2244	2754	833	838
17	ВДН-18	980	1650	1290	2644	3224	981	986
18	ДН-22	3334	1650	1290	2640	3222	983	988
19	ВДН-20	980	1800	1410	2884	3476	1068	1073
20	ДН-24	3824	1800	1410	2880	3474	1070	1075
21	ВДН-22-2у: ВДН-31,5	980	2020	1580	3230	3923	1197	1202
22	ДН-26	4491			3226	3921	1199	1204
23	ГД-31	4020			3226	3921	1199	1204
24	ВДН-24-2у	980	2100	1640	3360	4078	1243	1248
25	ВДН-26-2у		2300	1800	3680	4464	1363	1368
26	ВДН-28-2: ВДН-32Б		2500	1950	4000	4850	1478	1483
