Удаление взвешенных веществ различного уровня дисперсности из рабочих жидкостей эффективно проводит фильтр осветлительный типа ФОВ (скорый или механический) — вертикально-цилиндрической формы установка, разработанная для систем водоподготовки различного класса. Оборудование представляет собой однокамерный агрегат для очистки воды рекомендованный для применения на станциях очистки стоков, в коммунальных котельных, на ТЭЦ, в промышленных отопительных системах и пр. Заказать производство ФОВ фильтров предлагает наш Уральский завод стальных конструкций в Алма-ате. У нас можно купить фильтрационное оборудование различного класса и типа, в том числе фильтры ФОВ из нержавеющей стали.

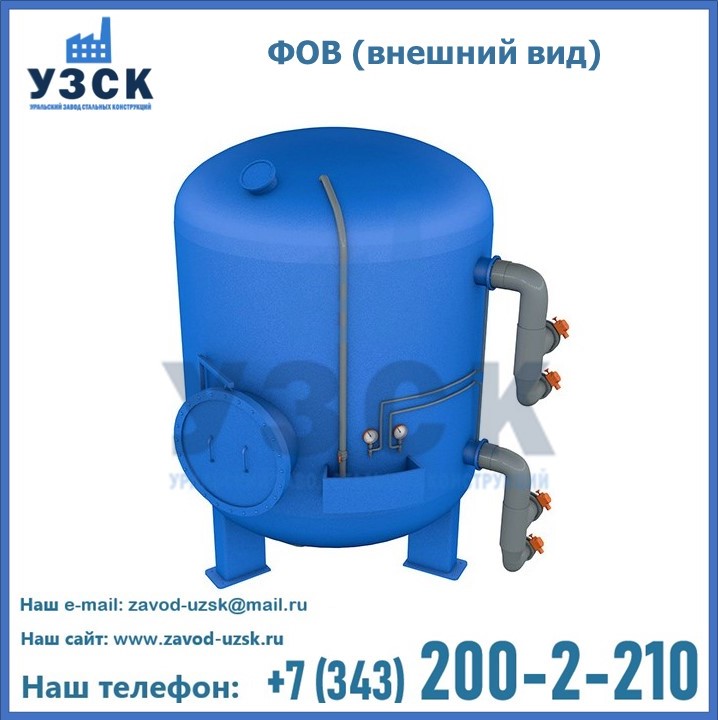

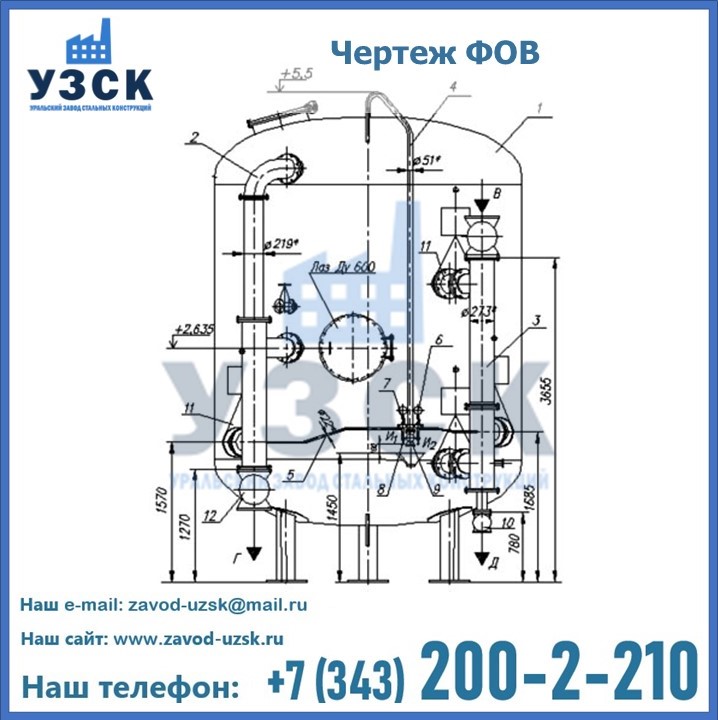

Устройство ФОВ фильтров
Наш завод в Алма-ате наладил собственное производство фильтров этого класса. Кроме изделий их углеродистой и низколегированной стали мы также выпускаем нержавеющие фильтры ФОВ из 12Х18Н10Т. Мы выполняем полный цикл работ — от составления чертежей до изготовления оборудования. Гарантируем высокое качество установок и их соответствие ГОСТ стандартам. Серийные типы аппаратов состоят из:
- цилиндрического корпуса;
- днища эллиптической формы с парой опор для постановки аппарата на фундамент;
- люка для загрузки и штуцера гидравлической выгрузки;
- распределительно-дренажного отсека снизу камеры (оснащен щелевыми дренажными колпачками);
- фильтрующего вещества;
- распределительного верхнего отсека;
- запорно-регулирующей арматуры и фронта трубопроводов.
- задвижек, манометра, 3-ходовых кранов, крепежей.
Вертикальный фильтр осветлительный рассчитан на работу в системах водоподготовки с номинальным давлением до 0.6 Мпа. Мы осуществляем производство как серийных ФОВ, так и установок под индивидуальные нужды предприятий России. При необходимости повысить производительность оборудования системы подготовки воды оснащают фильтрами с 2 или 3 камерами. Их изготовление нашим заводом УЗСК выполняется в строгом соответствии с нормами ГОСТ. Мы также предлагаем купить оборудование с различными фильтрующими материалами. В установках ФОВ применяется кварцевый песок (фракция 0.5-1.0 мм), антрацит (фракция 0.78-1.5 мм). Фильтрационный слой имеет высоту 1 000 мм (отсчет от ложного дна).
Технические характеристики фильтров ФОВ
| Наименование параметров и показателей | ФОВ 0,7-0,6 | ФОВ 1,0-0,6 | ФОВ 1,4-0,6 | ФОВ 2,0-0,6 | ФОВ 2,6-0,6 | ФОВ 3,0-0,6 | |
|---|---|---|---|---|---|---|---|
| Производительность, м 3 /ч | 3 | 12 | 16 | 30 | 50 | 70 | |
| Рабочее давление, МПа (кгс/см 2 ), не более | 0,6 (6,0) | ||||||
| Температура рабочей среды, °С, не более | 45 | ||||||
| Высота фильтрующей загрузки, мм | 1000 | ||||||
| Объём фильтрующей загрузки, м 3 | 0,45 | 0,95 | 1,88 | 4,3 | 7,86 | 11 | |
| Условный диаметр, мм | 700 | 1000 | 1400 | 2000 | 2600 | 3000 | |
| Высота (Н), мм | 2420 | 2610 | 2850 | 3320 | 3730 | 4075 | |
| Масса, кг | 469 | 635 | 1016 | 1960 | 3690 | 4790 | |
Принцип фильтрации ФОВ фильтрами воды
Принцип работы осветлительных вертикальных фильтров заключается в пропуске под давлением через фильтрующий элемент загрязненной воды. В ходе просачивания жидкости взвешенные частички приклеиваются к зернам песка или антрацита, что приводит к их удержанию в порах и на поверхности фильтрующего материала. Весь процесс очистки подразделяется на несколько этапов:
- осветление (собственно механическая очистка от взвесей);
- взрыхление камеры;
- промывка (используется обратная водяная или водо-воздушная);
- выброс фильтрата.
При изготовлении 2-камерных фильтров применяется принцип разделения одиночной камеры. В качестве разделителя используется глухая плоская перегородка, разбивающая корпус на независимые отсеки по высоте. Наш завод УЗСК в Алма-ате предлагает купить фильтрационное оборудование различного типа по цене изготовителя.

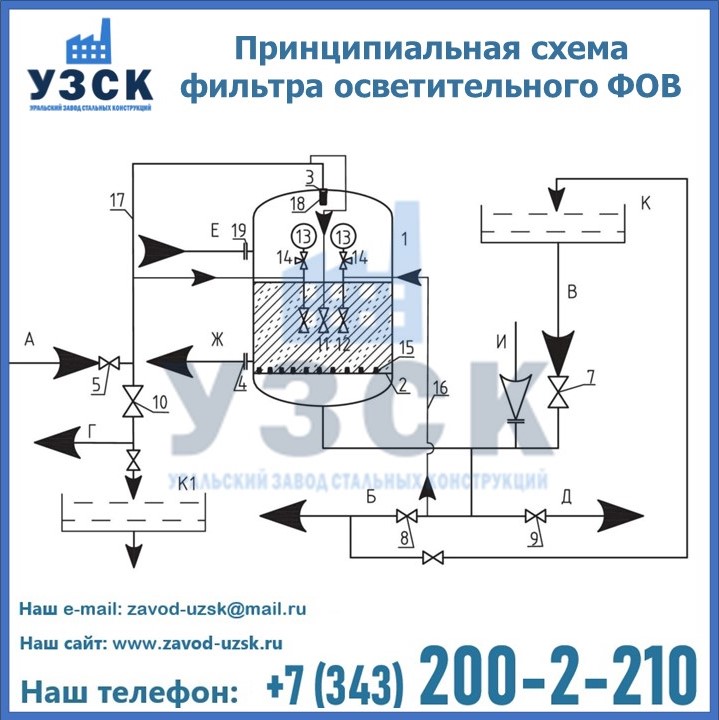

Принципиальная схема фильтра осветлительного ФОВ
Типы фильтров ФОВ и особенности
Мы выполняем производство осветлительных фильтров под нужды предприятия. Предлагаем изготовление установок из различных марок стали, полимерных и нержавеющих материалов. Внутри камера при необходимости покрывается антикоррозийным составом, что позволит использовать ФОВ с агрессивными средами.
Помимо изделий из углеродистой стали мы также выпускаем нержавеющие фильтры ФОВ следующих марок:
- Фильтры ФОВ 08Х18Н10
- Фильтры ФОВ AISI304
- Фильтры ФОВ 08Х18Н10Т
- Фильтры ФОВ 12Х18Н10Т
- Фильтры ФОВ AISI321
- Фильтры ФОВ 08Х17Н13М2Т
- Фильтры ФОВ AISI316Ti
- Фильтры ФОВ 03Х17Н14М3
- Фильтры ФОВ AISI316L
| Тип ФОВ | Производительность, м3/ч | Диаметр, мм | Высота, мм | Вес, кг |
|---|---|---|---|---|
| 1 К 0.7-0.6 | 3 | 700 | 2420 | 469 |
| 1 К 1.0-0.6 | 8 | 1000 | 2700 | 1200 |
| 1 К 1.4-0.6 | 16 | 1400 | 3100 | 1800 |
| 1 К 1.5-0.6 | 18 | 1500 | 3150 | 1970 |
| 1 К 2.0-0.6 | 34 | 2000 | 3500 | 3400 |
| 1 К 2.6-0.6 | 58 | 2600 | 3920 | 5400 |
| 1 К 3.0-0.6 | 75 | 3000 | 4230 | 6800 |
| 1 К 3.4-0.6 | 90 | 3400 | 5690 | 8800 |
| 2К 2.0-0.6 | 70 | 2000 | 5450 | 5000 |
| 2К 2.6-0.6 | 120 | 2600 | 6670 | 6000 |
| 2К 3.4-0.6 | 180 | 3400 | 5800 | 10700 |
| 3 К 3.4-0.6 | 270 | 3400 | 7060 | 13943 |
В таблице выше приведены типы фильтров вертикальных осветлительных, которые производит наш завод, и их характеристики. Чтобы купить аппарат, свяжитесь с нами.
