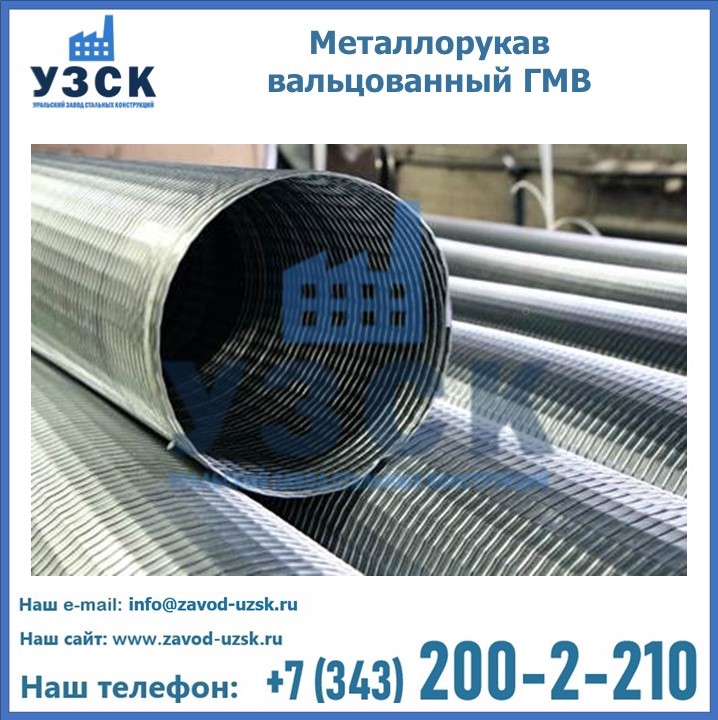

ГМВ (гофротруба, вальцованный металлорукав, гофра флекс) имеет форму гибкого рукава с ребрами жесткости, обеспечивающими устойчивость к различного рода нагрузкам. Производится ГМВ из нержавеющего металла.
Условия эксплуатации гофры МВ
Эксплуатация ГМВ в Алма-ате осуществляется при температуре от температуре от -272°С до + 645°С. Кроме того, одним из качеств данного вида металлорукавов является стойкость к внешним нагрузкам. В зависимости от уровня стойкости, ГВМ присваивается степень устойчивости к внешнему воздействию. В зависимости от этого, шкала устойчивости формируется очень легкой нагрузки (125Н/см2 ) до очень высокой (4000 Н/см2). ГМВ также имеют ударную прочность от 0,5кг/100 мм до 6,8кг/100 мм.
Назначение и конструкция ГМВ
Гофротруба состоит из трех основных частей: несущей оболочки, защитных (внешней и внутренней) оболочек и концевой арматуры.
Таблица. Структура ГМВ
| Элемент ГМВ | Характеристики | Функции |
|---|---|---|
| Несущая оболочка | Витая труба в виде металлической ленты (шланга), свернутой при производстве спирально в гибкий трубопровод. Уплотнения и соединения витков выполнены с помощью П-образного профиля, или S-образного замка. | Структурирующий элемент, основа всего изделия |
| Защитная оболочка (гофрированная труба) | ПВХ покрытие, один или два слоя металлической оплетки | Механическая защита ГМВ, защита от коррозии, обеспечение герметизации полости металлорукава |
| Концевая арматура | Концевой присоединительный элемент, бывает разных видов (под приварку, фланец, конус-конус, сфера под конус, фланец с откидными болтами) | Служит креплением РГМ к другим элементам трубопроводов |
Сфера применения ГМВ в Алма-ате
Благодаря гибкости, а также устойчивости к скрутке, разрывам и раздавливанию ГМВ нашла широкое применение в промышленности. Гофра металлическая вальцованная используется для защиты резиновых рукавов, электропроводки, кабелей и подобных элементов от механических повреждений. Кроме того, ГМВ применяют для отвода выхлопных газов и транспортирования сыпучих и газообразных веществ. С помощью гофры обеспечивается отвод отработанного газа от глушителей электростанций, предпусковых подогревателей Webasto и ПЖД.
