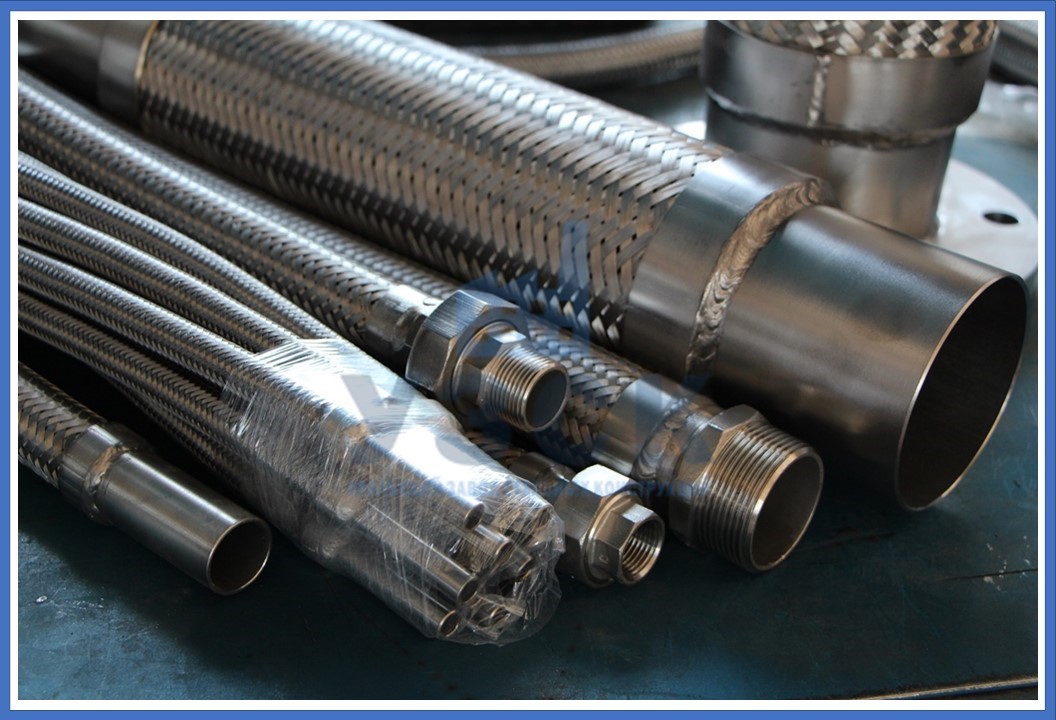

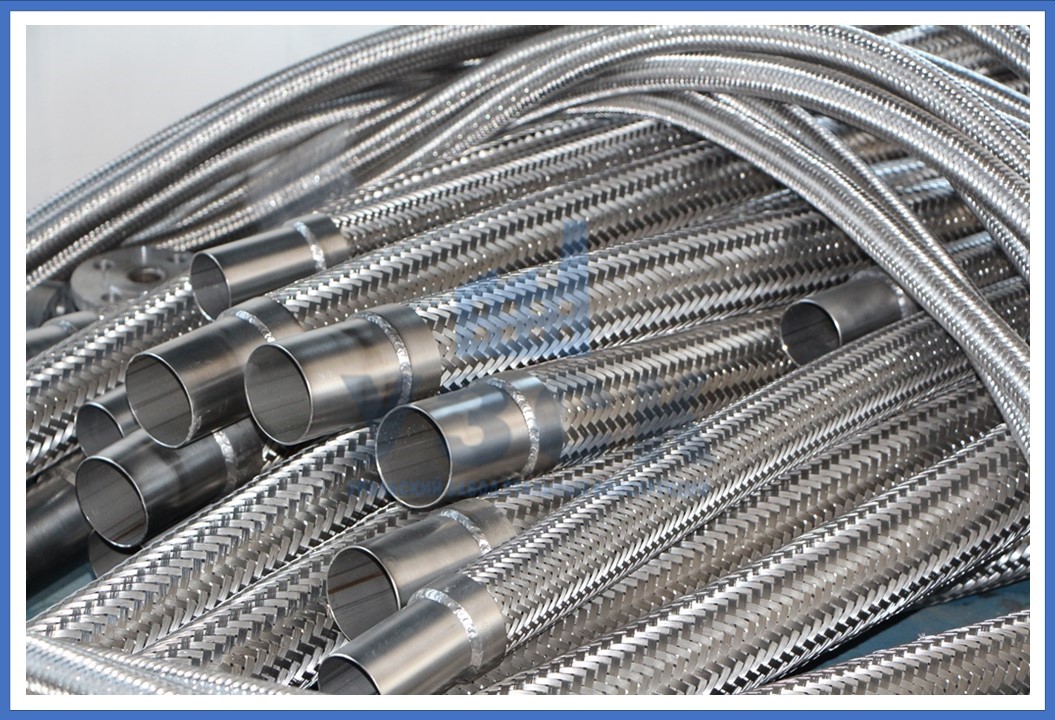

Под РГМ подразумевается особый вид герметичного, гибкого, гофрированного трубопровода (рукава), имеющего оплетку и оборудованного концевой арматурой.
Условия эксплуатации РГМ в Алма-ате
Эксплуатация РГМ должна проводиться при определенных условиях:
- допустимые среды: воздух, пар, вода, газ, агрессивные (ядовитые, взрывоопасные) среды, НП (нефтепродукты);
- допустимая температура: от -220 С0до +400 С0;
- допустимое давление: от вакуума до 28 МПа.
Назначение и конструкция РГМ
РГК, как и другие виды металлорукавов, имеет в своей структуре три главных элемента:
- Сильфон. Данный элемент представляет собой гофрированную подвижную трубу. Бывает однослойным, многослойным, гофрированным (винтовая или параллельная гофра).
- Оплетка. Является одновременно покрытием и защитой от влияния факторов внешней среды, а также внутреннего давления в трубопроводах. Для создания оплетки используют металлическую проволоку толщиной от 0,3 мм, количеством нитей в пряди не менее 6, но не более 12. Перекрытие поверхности оплеткой составляет от 60 до 100% всего изделия.

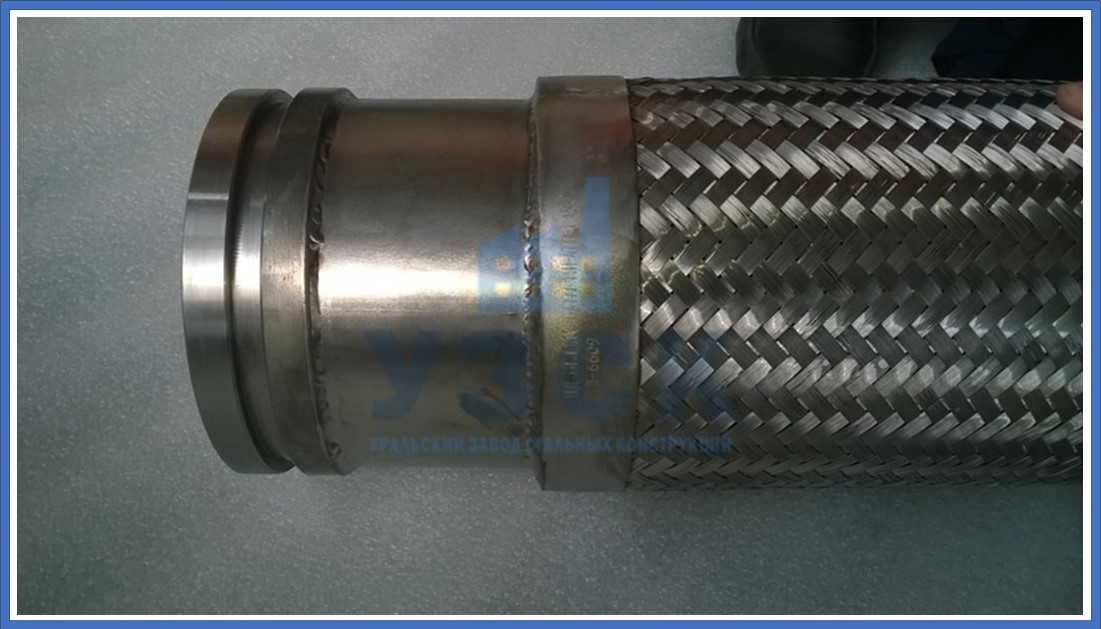

- Наконечник, или концевая арматура. Служит креплением РГМ к другим элементам трубопроводов.
Таблица параметров РГМ:
| Обозначение | Диаметр Ду, мм | Внешний диаметр, мм |
Диаметр по стаканчику, мм |
Длина патрубка | Длина стаканчика |
|---|---|---|---|---|---|
| РГМ-20 | 20 | 25 | 33 | 13 | 36 |
| РГМ-25 | 25 | 30 | 38 | 13 | 36 |
| РГМ-32 | 32 | 37 | 47 | 13 | 36 |
| РГМ-40 | 40 | 45 | 57 | 20 | 50 |
| РГМ-50 | 50 | 56 | 67 | 20 | 50 |
| РГМ-80 | 80 | 87 | 95 | 30 | 60 |
| РГМ-100 | 100 | 108 | 114 | 30 | 60 |
| РГМ-125 | 1125 | 134 | 140 | 30 | 60 |
Виды концевой арматуры для РГМ
Тип рукавов гибких металлических зависит от концевой арматуры. Виды арматуры для РГМ:
- сфера-штуцер
- арматура под приварку
- манжет-манжет
- конус-штуцер
- фланцевое соединение
Сфера применения РГМ в Алма-ате
С помощью таких трубопроводов транспортируются различные среды и компенсируются монтажные и термические деформаций трубопроводов с жесткой конструкцией. Рукав гибкий металлический идеально подходит для транспортировки ядовитых и взрывоопасных веществ. РГМ активно применяются во многих областях промышленности, включая пищевую, что подтверждает о высокие, санитарно-гигиенические качества данного вида металлорукавов.
